智能建筑的防雷、电气保护与接地


1 智能建筑的概念

aaaaa智能建筑应当是:通过对建筑物的4个基本要素,即结构、系统、服务和管理,以及它们之间的内在联系,以最

优化的设计,提供一个投资合理、幽雅舒适、便利快捷、高度安全的环境空间。建筑智能化的目的是:应用现代4C技

术构成智能建筑结构与系统,结合现代化的服务与管理方式为人们提供一个安全、舒适的生活、学习与工作环境空间

。建筑智能化结构由三大系统组成:楼宇自动化系统(BAS)、办公自动化系统(OA)、通信自动化系统(CAS)。

2 防雷保护

bbbbb雷电波入侵智能建筑的形式有两种:一种是直击雷;另一种是感应雷。一般说来,直击雷击中智能楼宇内的电

设备的可能性很小,通常不必安装防护直击雷的设备。感应雷是由雷闪电流产生的强大电磁场变化与导体感应出的

过电压、过电流形成雷击。感应雷入侵电子设备及计算机系统主要通过以下三条途径:(1)雷电的地电位闪络电压

通过接地体入侵;(2)由交流供电电源线路入侵;(3)由通信信号线路入侵。智能大厦的通信线路多由综合布线系

统担当。综合布线系统由六个子系统组成:(1)建筑群子系统;(2)设备间子系统;(3)管理子系统;(4)垂直

干线子系统;(5)水平干线子系统;(6)工作区子系统。下面分析综合布线系统的防雷保护:

(1)建筑群子系统:由连接两个及以上建筑物之间的缆线和配电设备组成。若采用光缆作为建筑物间网络连接介质

,不需要安装避雷器,甚至可以架空铺设。若采用双绞线,则必须穿管埋地敷设。进入建筑后,采用双绞线敷设时,

导线必须均敷设在弱电金属架或金属管道内。金属桥架和金属管道与综合接地系统良好连接,充当导线的屏蔽层,

不能与强电导线共用强电金属桥架或强电金属管道。

(2)设备间子系统:由进线设备、程控交换机、计算机等各种主机设备及其配线设备组成。它是布线系统最主要的

管理区域,通常分为语音管理和数字管理两部分。子系统连接大楼外的各种线路,经与垂直干线子系统跳接后,连通

各语音管理子系统,为防雷电破坏应安装雷柜作为通信线路的第一级防雷措施。连接进出大楼大对数地敷设,以防进

出大楼的人感应雷电。数据设备管理子系统,即计算机网络核心设备,是采用大对数双绞电缆作为传输主干缆。需要

在机柜中安装计算机网络防雷器,作为计算机网络的第一级防雷措施。若采用光缆作为计算机网络主干线。则绝对避

免了雷电影响,是最好的防雷措施。

(3)管理子系统:设置在各层配线间,由配线设备、输入/输出设备等组成。管理子系统也分为数据和语音两部分

。语音部分采用BIX安装架固定在墙面上。由接线板、绕线环等组成,需要安装信号避雷器作为通信线路的第二级防

雷措施。数据部分绞线作为垂直主干线,也需要在机柜中安装信号避雷器作为计算机网络的第二级防雷措施,防护因

引下线泄放雷电流而形成的电磁场突变所产生的感应雷。

(4)垂直干线子系统:由设备间的配线设备和跳线设备以及设备间至各楼层配线间的连接电缆组成。分为语音主干

线和数据主干线两部分。语音主干线按照程控交换机和电信系统的标准和做法,采用屏蔽大对数双绞电缆,因为管理

区子系统安装了信号避雷器,所以这部分一般不需要再装防雷设备。数据主干线如采用大对数双绞电缆作为数据传输

主干线,因为已在管理区子系统安装了信号避雷器,所以一般也不需要在这部分再安装防雷设备。如采用光缆作为计

算机网络主干线,则绝对避免了由于引下线泄放雷电流而形成的电磁场突变产生的感应雷,是最好的防雷措施。

(5)水平干线子系统:由连接管理子系统至工作区子系统的水平布线及信息插座组成。数据点和语音点均采用双绞

线敷设在金属桥架和金属管道内。由于金属桥架和金属管道与综合接地系统相连,形成了信号线路的屏蔽层。并且在

管理子系统中,已备防雷保护装置,所以在水平干线子系统中不必再加装防雷装置。

(6)工作区子系统:由连接在信息插座上的各种设备组成。连接计算机网络的数据点由于在管理子系统中已采取了

防雷措施,所以在工作区子系统一般不需要再加装防雷设施,若需要利用调制解调器通过语音点连接计算机,由于语

音线路与外线连接,则有必要安装信号避雷器。

 3 电气保护与接地措施

在建筑物供配电设计中,接地系统设计占有重要的地位,因为它关系到供电系统的可靠性,安全性。不管哪类建筑物

,在供电设计中总包含有接地系统设计。而且,随着建筑物的要求不同,各类设备的功能不同,接地系统也相应不同

。尤其进入90年代后,大量的智能化楼宇的出现对接地系统设计提出了许多新的内容。对常用的接地方式,分析以下

几种接地系统:

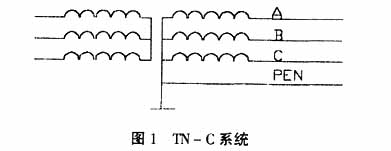

(1)TN-C系统

TN-C系统被称之为三相四线系统,该系统中性线N与保护接地PE合二为一,通称PEN线。这种接地系统虽对接地故

灵敏度高,线路经济简单,但它只适用于三相负荷较平衡的场所。智能化大楼内,单相负荷所占比重较大,难以实

现三相负荷平衡,PEN线的不平衡电流加上线路中存在着的由于荧光灯、晶闸管(可控硅)等设备引起的高次谐波电

,在非故障情况下,会在中性线N上叠加,使中性线N电压波动,且电流时大时小极不稳定,造成中性点接地电位

不稳定漂移。不但会使设备外壳(与PEN线连接)带电,对人身造成威胁,而且也无法取到一个合适的电位基准点,

精密电子设备无法准确可靠运行。因此TN-C接地系统不能作为智能化建筑的接地系统(见图1)。




(2)TN-C-S系统


TN-C-S系统由两个接地系统组成,第一部分是TN-C系统,第二部分是TN-S系统,分界面在N线与PE线的连接

点。
该系统一般用在建筑物的供电由区域变电所引来的场所,进户之前采用TN-C系统,进户处做重复接地,进户后

变成TN-S系统。TN-C系统前面已作分析。TN-S系统的特点是:中性线N与保护接地线PE在进户时共同接地后,

不能再有
任何电气连接。该系统中,中性线N常会带电,保护接地线PE没有电的来源。PE线连接的设备外壳及金属构

件在系统正常运行时,始终不会带电。因此TN-S接地系统明显提高了人及物的安全性。同时只要采取接地引线,各

自都从接地体一点引出,及选择正确的接地电阻值使电子设备共同获得一个等电位基准点等措施,那么TN-C-S系

统可以作为智能型建筑物的一种接地系统(见图2)。

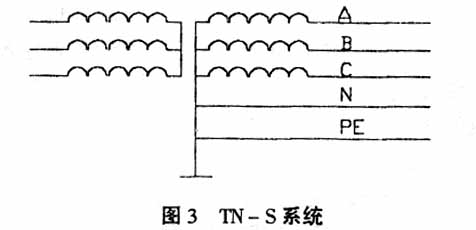

(3)TN-S系统


TN-S是一个三相四线加PE线的接地系统。通常建筑物内设有独立变配电所时进线采用该系统。TN-S系统的特点

是,中性线N与保护接地线PE除在变压器中性点共同接地外,两线不再有任何的电气连接。中性线N是带电的,而PE线

不带电。该接地系统完全具备安全和可靠的基准电位。只要象TN-C-S接地系统,采取同样的技术措施,TN-S系

统可以用作智能建筑物的接地系统。如果计算机等电子设备没有特殊的要求时,一般都采用这种接地系统(见

图3)。

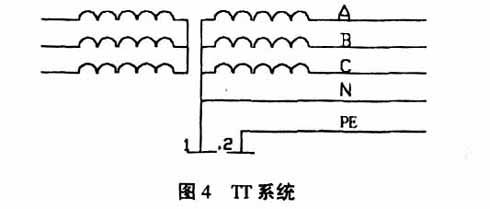

(4)TT系统

通常称TT系统为三相四线接地系统。该系统常用于建筑物供电来自公共电网的地方。TT系统的特点是中性线N与保

护接地线PE无一点电气连接,即中性点接地与PE线接地是分开的。该系统在正常运行时,不管三相负荷平衡不平

衡,在中性线N带电情况下,PE线不会带电。只有单相接地故障时,由于保护接地灵敏度低,故障不能及时切断,设

备外壳才可能带电。正常运行时的TT系统类似于TN-S系统,也能获得人与物的安全性和取得合格的基准接地电

位。随着大容量的漏电保护器的出现,该系统也会越来越作为智能型建筑物的接地系统。从目前的情况来看,由于公

共电网的电源质量不高,难以满足智能化设备的要求,所以TT系统很少被智能化大楼采用(见图4)。

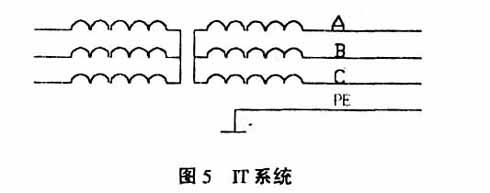

(5)IT系统

IT系统是三相三线式接地系统,该系统变压器中性点不接地或经阻抗接地,无中性线N,只有线电压(380V),无相

电压(220V),保护接地线PE各自独立接地。该系统的优点是当一相接地时,不会使外壳带有较大的故障电流,系

统可以照常运行,缺点是不能配出中性线,因此它是不适用于拥有大量单相设备的智能化大楼的(见图5)。



在智能化楼宇内,要求保护接地的设备非常多,有强电设备、弱电设备以及一些正常情况下不带电的导电设备与构件

,均必须采用有效的保护接地。如果采用TN-C系统,将TN-C系统中的N线同时用做接地线;或者在TN-S系统中

将N线与PE线接在一起,再连接到底板上去;或不设置电子设备的直流接地引线,而将直流接地直接接到PE线上;或

者干脆把N线、PE线、直流接地线混接在一起。以上这些做法都是不符合接地要求的,且是错误的。前面已经分析过

,在智能化大楼内,单相用电设备较多,单相负荷比重较大,三相负荷通常是不平衡的,因此在中性线N中带有随机

电流。另外,由于大量采用荧光灯照明,其所产生的三次谐波叠加在N线上,加大了N线上的电流量,如果将N线接到

设备外壳上,会造成电击或火灾事故。如果在TN-S系统中将N线与PE线连在一起再接到设备外壳上,那么危险更

大, 凡
是接到PE线上的设备,外壳均带电,会扩大电击事故的范围。如果将N线、PE线、直流接地线均接在一起除

会发生上述的危险外,电子设备将会受到干扰而无法工作。因此,智能建筑应设置电子设备的直流接地、交流工作接

地、安全保护接地及普通建筑也应具备的防雷保护接地。此外,由于智能建筑内多设有具有防静电要求的程控交换机

房、计算机房、消防及火灾报警监控室,以及大量易受电磁波干扰的精密电子仪器设备,所以在智能化楼宇的设计和

施工中,还应考虑防静电接地和屏蔽接地的要求。

下面分析智能化楼宇应采取的各种接地措施:

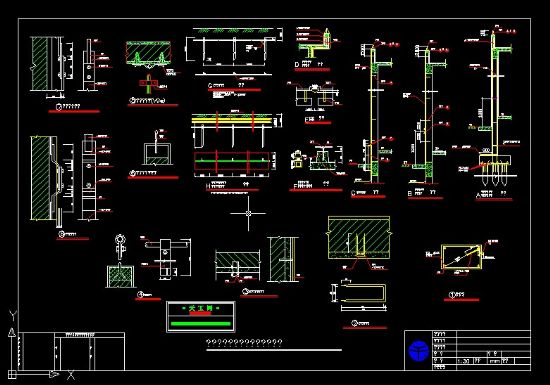

(1)防雷接地:为把雷电流迅速导入大地,以防止雷害为目的的接地叫作防雷接地。智能化楼宇内有大量的电子设

备与布线系统,如通信自动化系统,火灾报警及消防联动控制系统,楼宇自动化系统,保安监控系统,办公自动化系

统,闭路电视系统等,以及他们相应的布线系统。从已建成的大楼看,大楼的各层顶板,底板,侧墙,吊顶内几乎被

各种布线布满。这些电子设备及布线系统一般均属于耐压等级低,防干扰要求高,最怕受到雷击的部分。不管是直击

、串击、反击都会使电子设备受到不同程度的损坏或严重干扰。因此对智能化楼宇的防雷接地设计必须严密、可靠。

智能化楼宇的所有功能接地,必须以防雷接地系统为基础,并建立严密、完整的防雷结构。智能建筑多属于一级负荷

,应按一级防雷建筑物的保护措施设计,接闪器采用针带组合接闪器,避雷带采用25×4(mm)镀锌扁钢在屋顶组成

≤10×10(m)的网格,该网格与屋面金属构件作电气连接,与大楼柱头钢筋作电气连接,引下线利用柱头中钢筋,

圈梁钢筋,楼层钢筋与防雷系统连接,外墙面所有金属构件也应与防雷系统连接,柱头钢筋与接地体连接,组成具有

多层屏蔽的笼形防雷体系。这样不仅可以有效防止雷击损坏楼内设备,而且还能防止外来的电磁干扰。各类防雷接地

装置的工频接地电阻,一般应根据落雷时的反击条件来确定。防雷装置如与电气设备的工作接地合用一个总的接地网

时,接地电阻应符合其最小值要求。

(2)交流工作接地:将电力系统中的某一点,直接或经特殊设备(如阻抗,电阻等)与大地作金属连接,称为工作

接地。工作接地主要指的是变压器中性点或中性线(N线)接地。N线必须用铜芯绝缘线。在配电中存在辅助等电位

接线端子,等电位接线端子一般均在箱柜内。必须注意,该接线端子不能外露;不能与其它接地系统,如直流接地,

屏蔽接地,防静电接地等混接;也不能与PE线连接。在高压系统里,采用中性点接地方式可使接地继电保护准确动作

并消除单相电弧接地过电压。中性点接地可以防止零序电压偏移,保持三相电压基本平衡,这对于低压系统很有意义

,可以方便使用单相电源。

(3)安全保护接地:安全保护接地就是将电气设备不带电的金属部分与接地体之间作良好的金属连接。即将大楼内

的用电设备以及设备附近的一些金属构件,用PE线连接起来,但严禁将PE线与N线连接。在智能化楼宇内,要求安全

保护接地的设备非常多,有强电设备、弱电设备以及一些非带电导电设备与构件,均必须采取安全保护接地措施。当

没有做安全保护接地的电气设备的绝缘损坏时,其外壳可能带电。如果人体触及此电气设备的外壳就可能被电击伤或

造成生命危险。在中性点直接接地的电力系统中,接地短路电流经人身,大地流回中性点;在中性点非直接接地的电

力系统中,接地电流经人体流入大地,并经线路对地电容构成通路,这两种情况都能造成人身触电。

(4)直流接地:在一幢智能化楼宇内,包含有大量的计算机、通讯设备和带有电脑的大楼自动化设备。这些电子设

备在进行输入信息,传输信息,转换能量,放大信号,逻辑动作,输出信息等一系列过程中都是通过微电位或微电流

快速进行,且设备之间常要通过互联网络进行工作。因此为了使其准确性高,稳定性好,除了需有一个稳定的供电电

源外,还必须具备一个稳定的基准电位。可采用较大截面的绝缘铜芯线作为引线,一端直接与基准电位连接,另一端

供电子设备直流接地。该引线不宜与PE线连接,严禁与N线连接。

(5)屏蔽接地与防静电接地:在智能化楼宇内,电磁兼容设计是非常重要的,为了避免所用设备的机能障碍,避免

可能会出现的设备损坏,构成布线系统的设备应当能够防止内部自身传导和外来干扰。这些干扰的产生或者是因为导

线之间的耦合现象,或者是因为电容效应或电感效应。其主要来源是超高电压,大功率幅射电磁场,自然雷击和静电

放电。这些现象会对设计用来发送或接收很高传输频率的设备产生很大的干扰。因此对这些设备及其布线必须采取保

护措施,免受来自各种方面的干扰。屏蔽及其正确接地是防止电磁干扰的最佳保护方法。可将设备外壳与PE线连接;

导线的屏蔽接地要求屏蔽管路两端与PE线可靠连接;室内屏蔽也应多点与PE线可靠连接。防静电接地要求在洁净干

燥环境中,所有设备外壳及室内(包括地坪)设施必须均与PE线多点可靠连接。
