八、综合布线产品


超五类4对屏蔽双绞线          超五类信息模块

          美国ANSITIA/EIA 568-B.2超五类线标准               超五类信息模块

  超5类具有衰减小,串扰少,并且具有更高的衰减与串扰的比值(ACR)和信噪比(Structural Return Loss)、更

小的时延误差,性能得到很大提高。超5类线主要用于千兆位以太网(1000Mbps)。 而六类线电缆的传输频率为

1MHz~250MHz,六类布线系统在200MHz时综合衰减串扰比(PS-ACR)应该有较大的余量,它提供2倍于超五类的

带宽。六类布线的传输性能远远高于超五类标准,最适用于传输速率高于1Gbps的应用。六类与超五类的一个重要

的不同点在于:改善了在串扰以及回波损耗方面的性能,对于新一代全双工的高速网络应用而言,优良的回波损耗

性能是极重要的。六类标准中取消了基本链路模型,布线标准采用星形的拓扑结构,要求的布线距离为:永久链路

的长度不能超过90m,信道长度不能超过100m, 超五类理论传输距离105米,速度100M,峰值速度155M。 标准六

类可保证平均速度300M左右,超六类可达1G

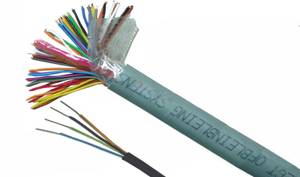

        五类4对非屏蔽双绞线

            美国ANSI/TIA/EIA 568-B.2-1六类线标准               超五类RJ45跳线




                75-5(128编)视频同轴电缆                           电梯专用电缆





                     音频线                                        护套软线





                  电源线                                              屏蔽线



                   消防线                                         网络线

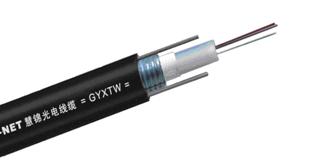

                 12芯室外光纤GYXW                                       室外电话线

开启式高级地面插座(方型)          跳启式高级地面插座(方型)

开启式地面插座                  跳启式地面插座                          8路光端机

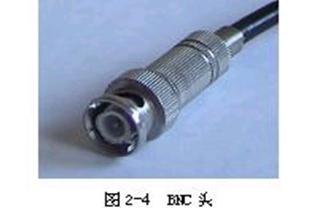

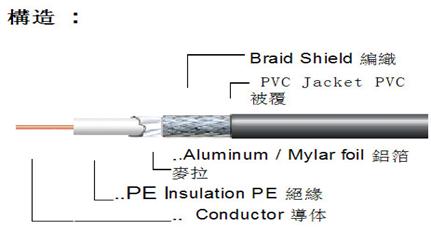

传输部分—同轴电缆


20048101562931119



无     100M多模光纤收发器(外制电源)


    行业内部通常采用75/5标准的铜轴电缆做为视频传输的主要介质,一般用来连接600米以内的视频采集设备

传输部分—光纤

光纤

hhhhh光导纤维的结构,光导纤维是质量非常高的、传导光极好的、很细的玻璃或塑料丝。光纤由芯子、包层和涂敷

层组成。光导纤维的主要优点:

第一,衰减小。目前技术水平,光纤衰减已降低至每公里0.2分贝甚至更低。这样,光纤就可以用作远距离无中继

传输,其性能比普通同轴电缆微波地面传输好得多。

第二,光纤频带宽,能通过的信息多。光纤传输信息比其他传输线传输得多的原因在于光线传输的是光,光的频率

比微波频率高10.5数量级,频率越高,能传输的信息量就越高。另外,光线还具有抗电磁干扰、线轻细、重量轻

、节省资源等优点

控制部分—解码器

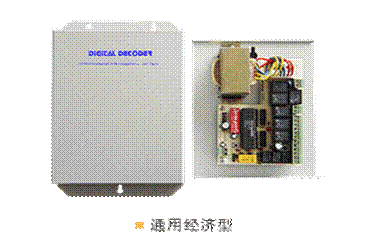

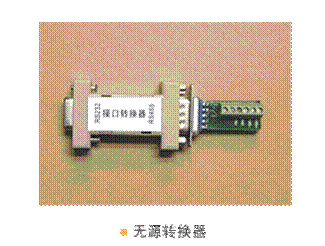

HZ-01S RS232无源转换器  室外普通型解码器 HZ-01ET



iiiii多功能数码监控解码器,主要负责变焦摄像机及云台全方位的控制,同时还可以控制智能型护罩,例如雨刷,

温度控制等,转换器起到远距离传输过程中控制型号的转换,以延长传输距离,达到远距离控制作用。
